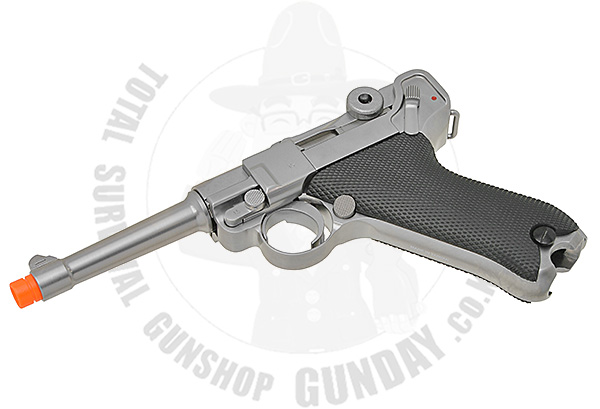

WE P-08 Luge의 슬라이드 분리방법입니다.
먼저 탄창을 총에서 분리합니다.
|
|

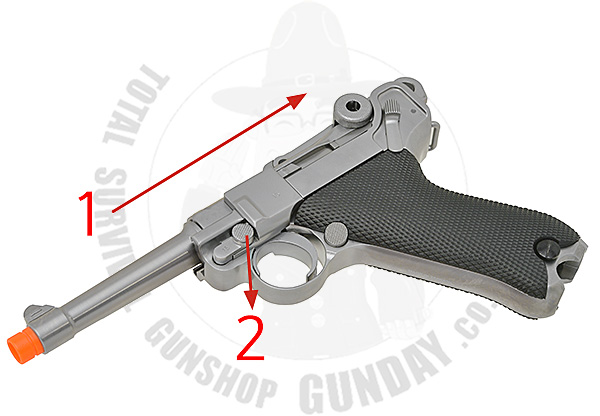

슬라이드를 사전처럼 살짝 당긴상태(1)에서
분해레버(2)를 아래로 내리면 쉽게 회전을 합니다.
분해레버 속에는 스프링과 스토퍼가 있으므로 분해레버는 아래로 회전만 시켜주세요.
|
|

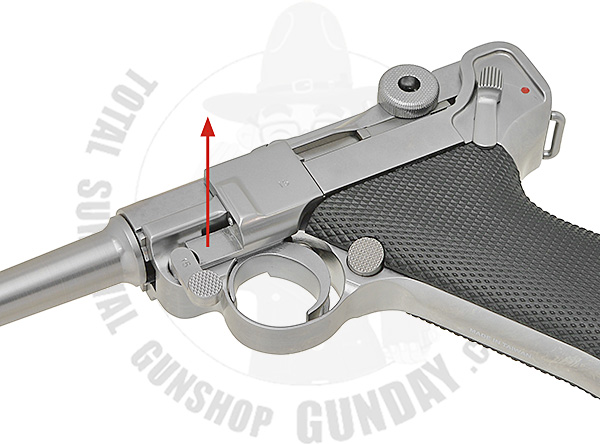

분해레버가 내려진 상태에서는 트리거와 연결된 옆면의 덮개는 위로 분리가 가능합니다.
덮개는 오른쪽이 속으로 밀려들어간 구조이므로 좌측면을 위로 들어올리면 분리가 됩니다.
|
|
덮개를 분리한 모습입니다.
이상태에서 슬라이드를 앞으로 밀면 앞으로 분리가 시작됩니다.
|
|
|

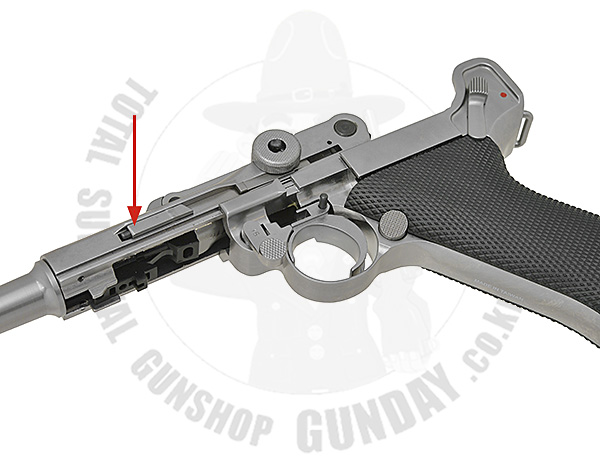

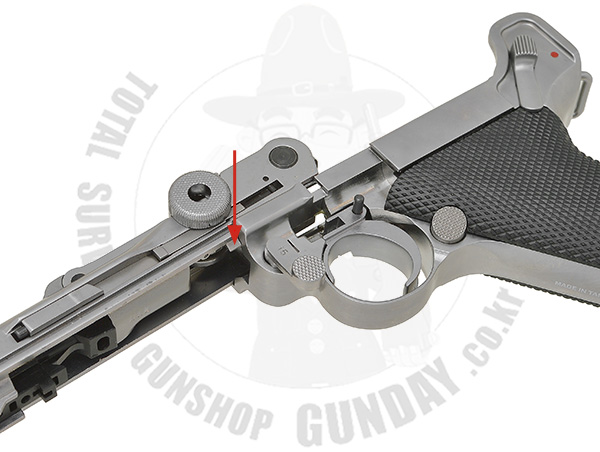

분리중 중간 부분에서 걸리는 부분이 있다면 화살표부분을 눌러주면서 슬라이드를 앞으로 전진시켜주면 분리가 됩니다.
|
|
|

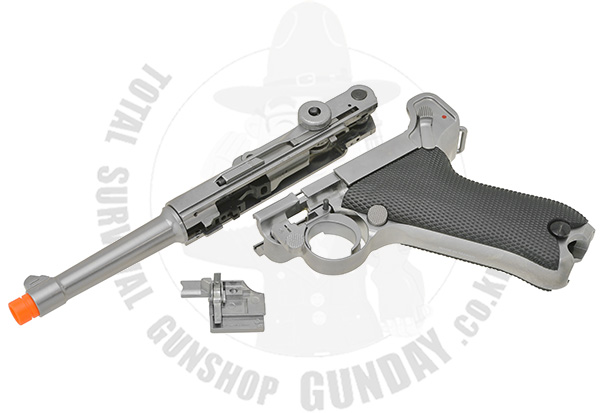

상부와 하부로 분리된 모습입니다.
|
|
슬라이드에서 내부부품의 경우는

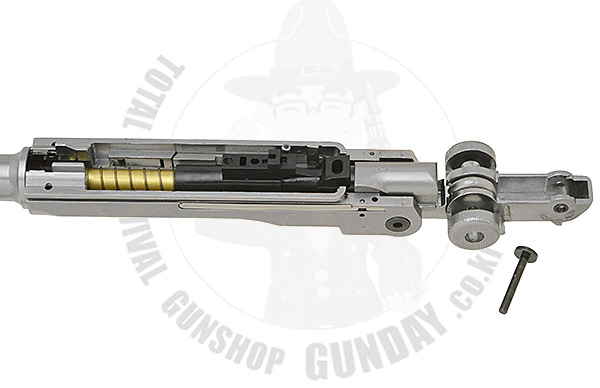

화살표의 핀을 밀어서 핀을 분리하면 모든 부품이 뒤로 분리 가능합니다.
|
|
내부부품은 스프링의 힘으로 뒤로 밀려나오므로
튕겨나가지 않도록 잡고 조심스럽게 내부품을 뒤로 분리합니다.
|
|

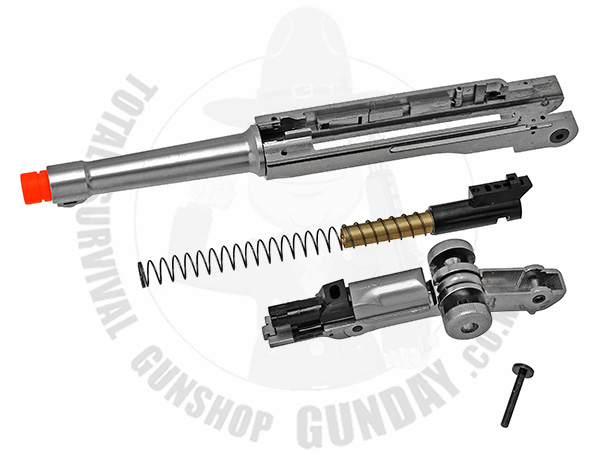

내부 부품을 모두 분리한 모습입니다.
|
|

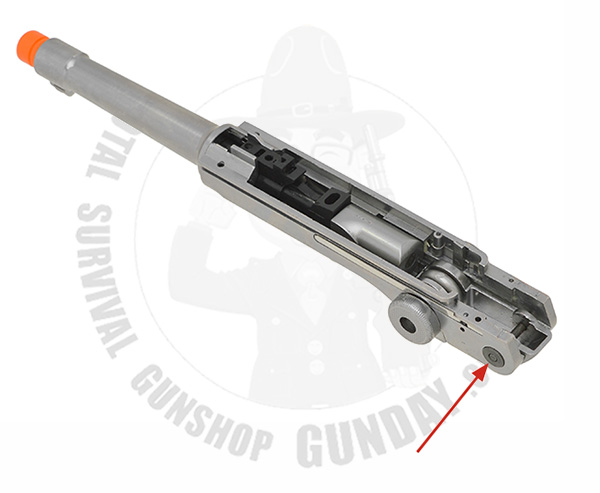

슬라이드를 조립할때 화살표 부분이 하부프레임에 간섭을 하므로
살짝 눌러주면서 슬라이드를 뒤로 밀어넣으면 조립이 됩니다.
|
