볼트캐리어의 E링을 분리하면 로딩노즐은 앞으로 분리 가능합니다.
|
|
|

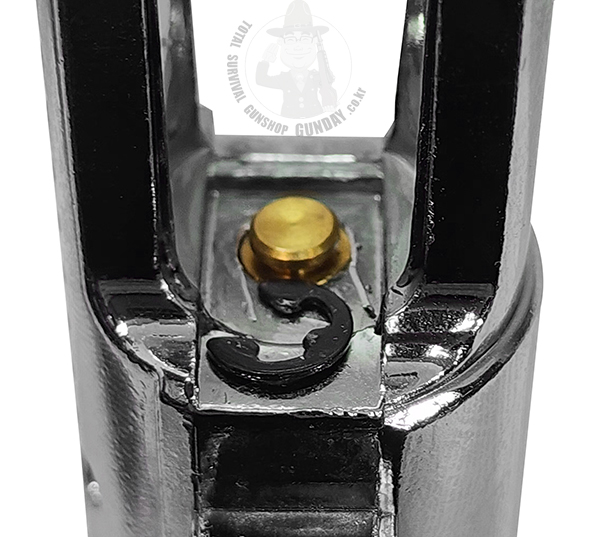

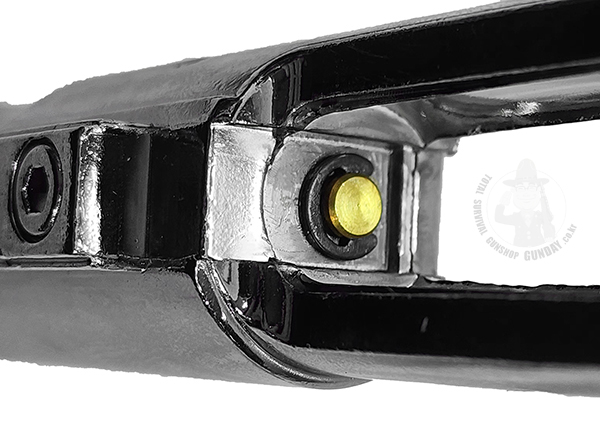

E링을 분리한 모습입니다.
|
|
|

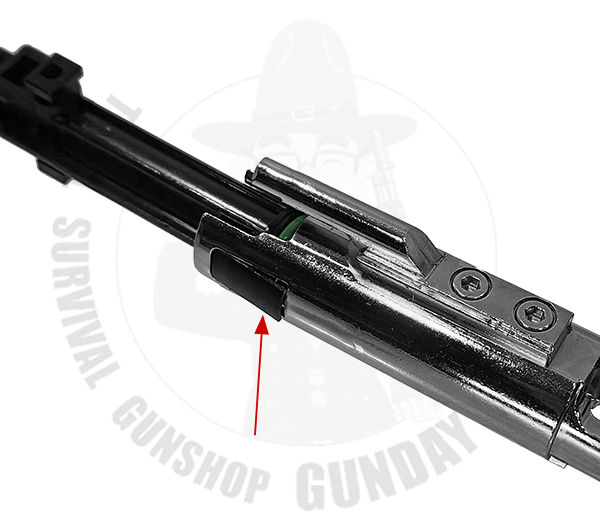

E링 분리후 노즐을 앞으로 분리가 되며 화살표의 프라스틱을 먼저 분리하여 노즐을 완전히 분해합니다.
|
|
|
옆면의 레일 가드를 분리한 모습입니다.
|
|
|

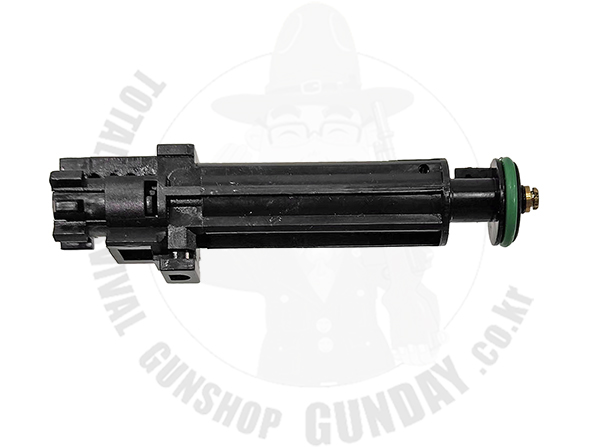

로딩노즐을 분리한 모습입니다.
|
|
|

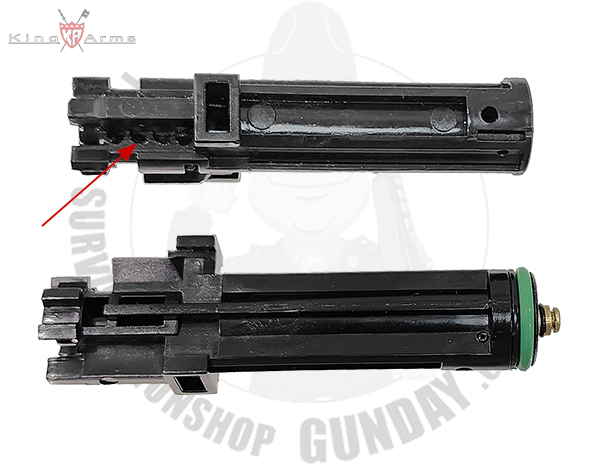

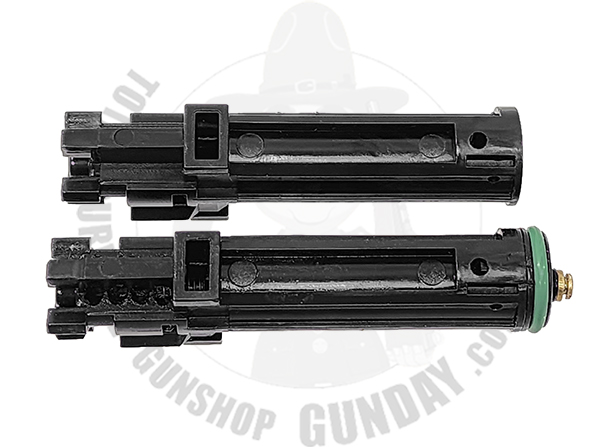

장착된 노즐과 교체할 노즐의 모습입니다.
|
|
로딩노즐 내부의 부품을 이식하기 위해서는 로딩노즐을 분해해야 하며

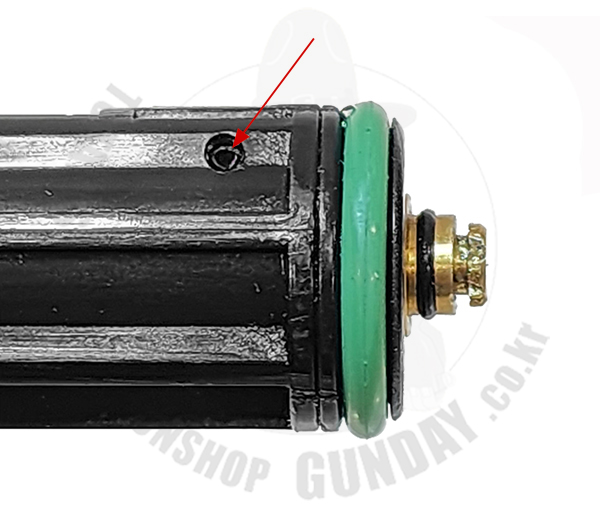

화살표의 핀을 먼저 분리합니다.
|
|
|

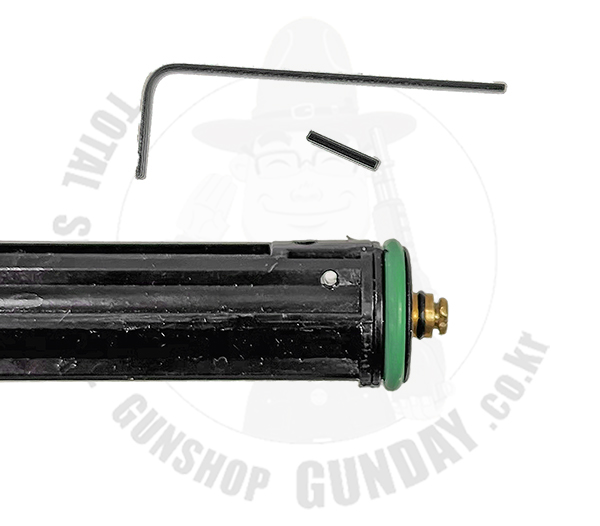

육각렌찌로 핀을 밀어내어 분리한 모습입니다.
|
|
|

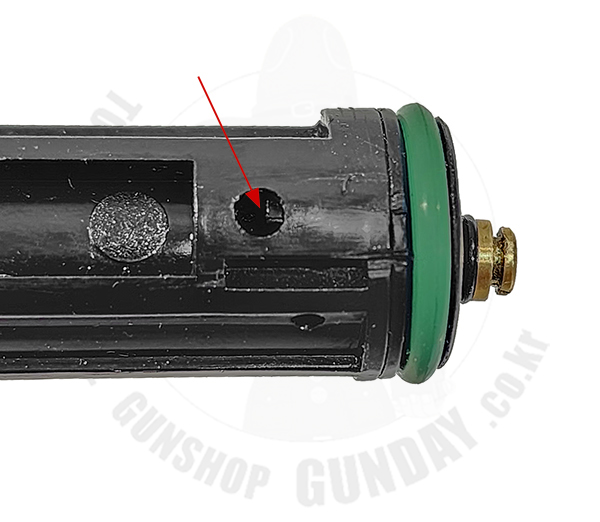

로딩노즐의 오링 부분은 화살표의 구멍에 작은 드라이브로 밀어내면 분리 가능합니다.
|
|
|
분리되는 과정의 모습입니다.
|
|

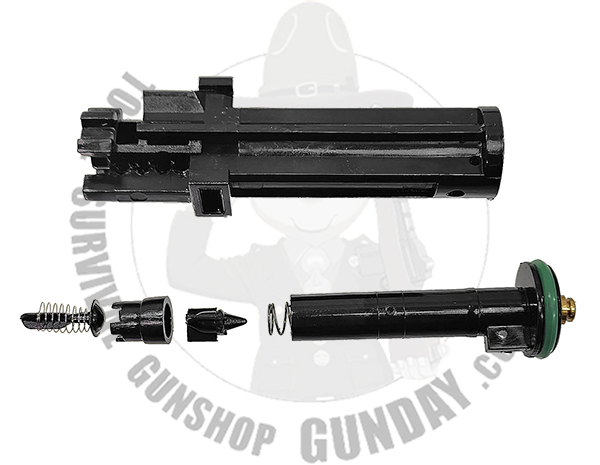

내부 부품까지 분리한 모습입니다.
조립시에 사진과 같은 방향으로 다시 밀어 넣으시면 됩니다.
|
|
|

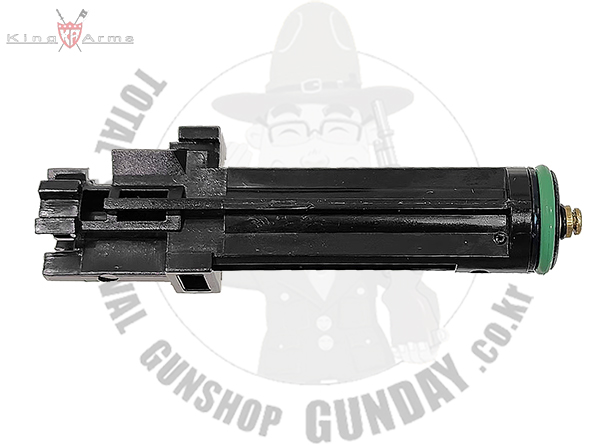

재조립후 핀까지 조립한 상태입니다.
|
|
|
기존 노즐과 교체한 노즐의 모습입니다.
|
|
|
