두개의 부품은 조절나사와 연결되는 부품입니다.
먼저 좌측의 부품을 조립하여 좌측 일자 나사를 돌려서 연동이 되는지 확인해 보세요. 나사를 시계방향으로 돌리면 좌측 흰색 부품이 좌측으로 이동합니다. 일단 조립을 편하게 하기 위해서 좌측면에 자연스럽에 위치하도록 합니다.
중앙 부품은 위의 나사와 연동이 되며 조립전 작은 스프링 두개를 먼저 구멍에 넣고 조립을 하며 스프링에 구리스를 살짝 발라주면 흘러내리지 않아 조립이 편해집니다.

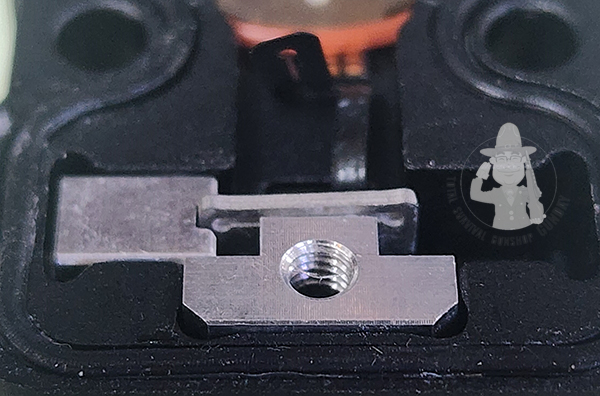

중앙부품은 기판과 조립이 되어야 하므로 살짝만 걸어놓으시고 기판과 연결을 하면서 홈에 결속이 되어 연동이 되는것을 확인하시면 됩니다.
|
|

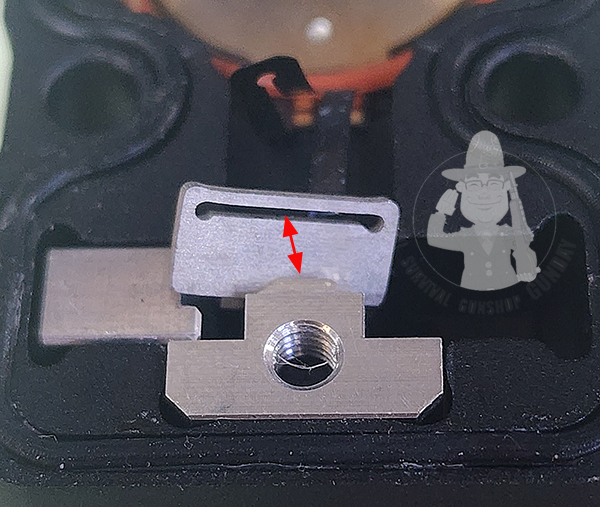

중앙 상하조절 부품은 기판의 홈에 넣어주면서 좌측의 홈에 넣어주시면 됩니다.
주의!
기판은 예민한 부품이므로 손상이 되지 않도록 주의 하세요.
특히 사진의 뒷면부분을 만지지 않도록 주의 하세요.
|
|
|

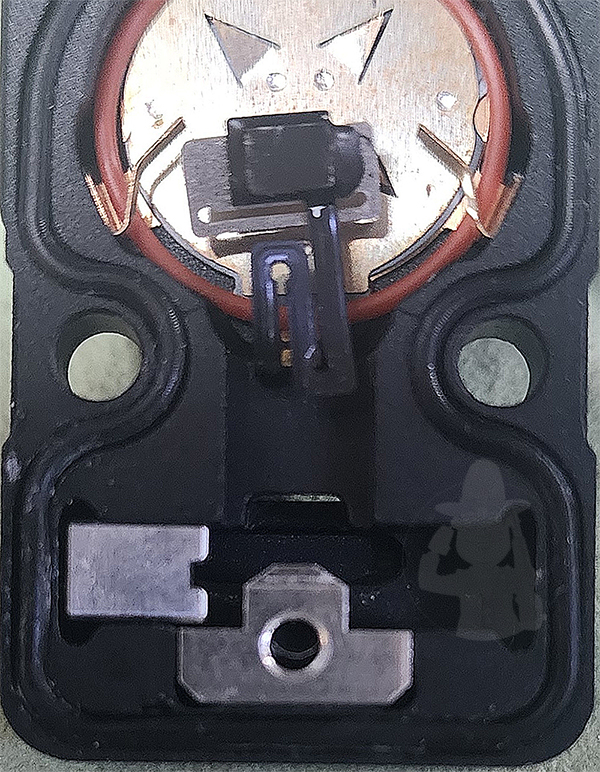

좌측 조절 부품과 중앙 상하조절 부품이 메인 기판과 연결된 장면입니다.
|
|

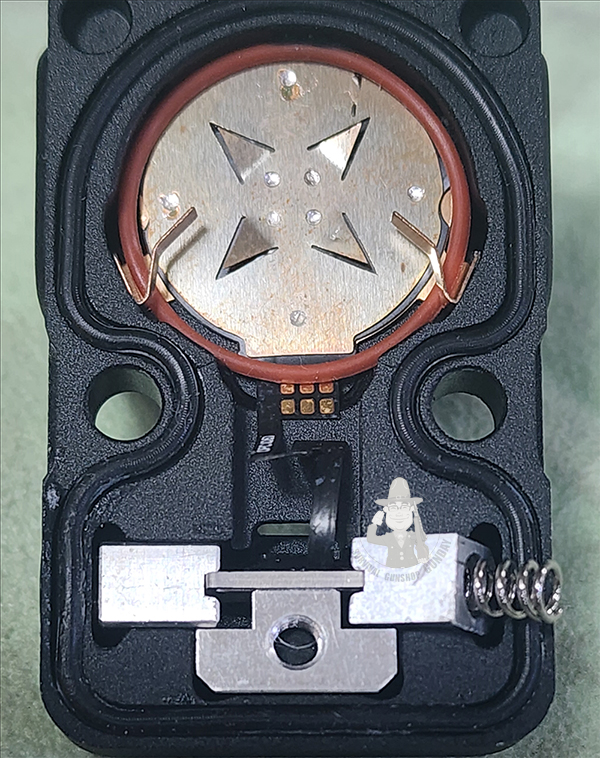

우측의 기판 지지부품은 스프링으로 밀어주는 부품이므로
사진처럼 살짝 걸어놓은 상태에서 스프링을 밀어서 홈속으로 넣어주시면 조립이 끝입니다.
|
|

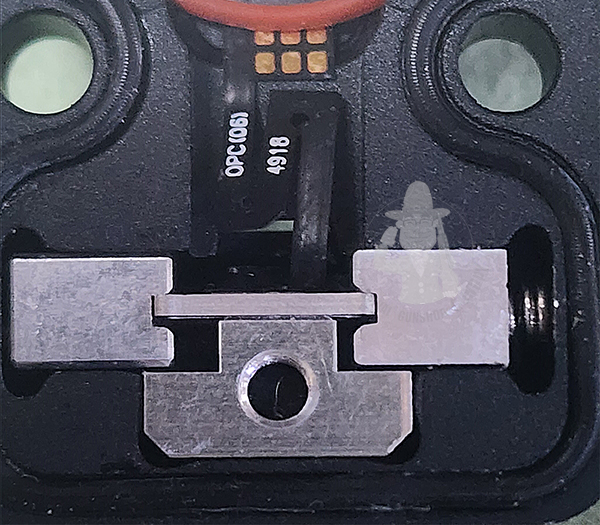

조립이 완료된 모습입니다.
이상태에서 좌측 나사를 시계반대방향으로 돌리면 좌측 조절 부품이 우측으로 이동하면서 메인기판을 우측으로 움직이게 됩니다.
상하조절 나사는 시계방향으로 돌리면 조절 부품이 아래로 내려가면서 기판이 아래로 내려가게 됩니다.
두개의 나사를 살짝 돌려서 연동이 되는지 확인하시후 닫아주시면 조립은 완료된것입니다.
|
