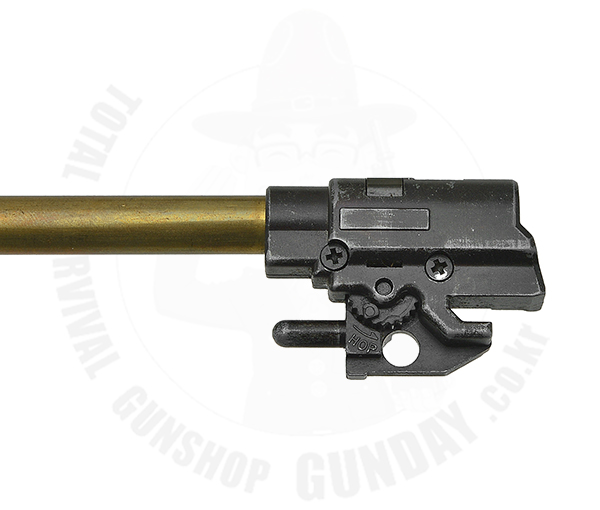

홉업챔버의 분리는 사진에 보이는 나사 두개를 풀어주는것으로 시작합니다.
|
|

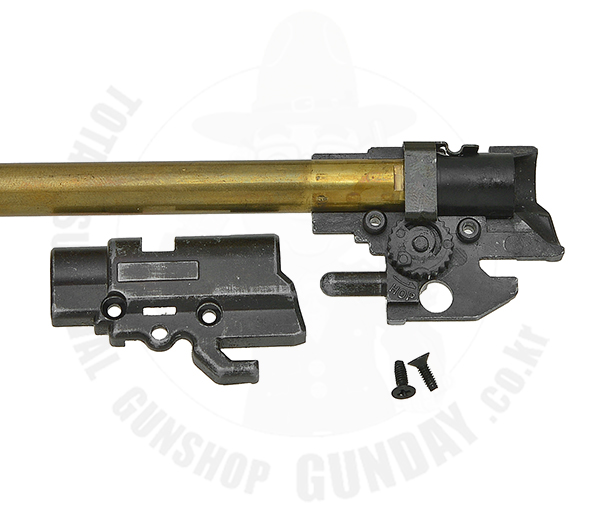

두개의 나사를 풀어주고 챔버의 한쪽 부분을 분리한 모습입니다.
나사의 분리는 간단하지만 간혹 풀림방지 록타이트가 처리된 경우 잘 풀리지 않을 수 있습니다.
이때 무리하게 풀려고 하면 나사머리가 뭉게지게되므로 십자 드라이브를 나사와 같은 규격의 드라이브를 준비하셔서 강하게 눌러 살짝 돌려보세요. (헛돌게 되면 나사머리가 뭉게지게 되므로 주의하세요.)
나사가 전혀 움직이지 않는 상황이라면 인두기등으로 나사머리를 가열하여 록타이트가 흐물거리면 분리 가능한 경우도 간혹 있습니다.
챔버전체를 가열하면 내부 프라스틱 부품에 열이 전달될 수 있으므로 주의하세요.
|
|
|

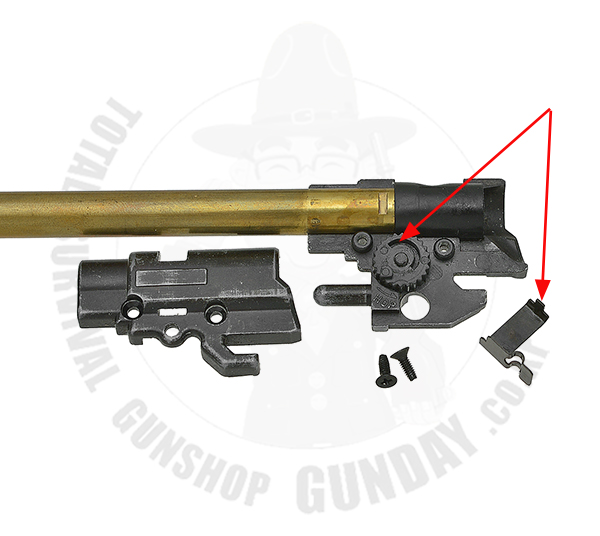

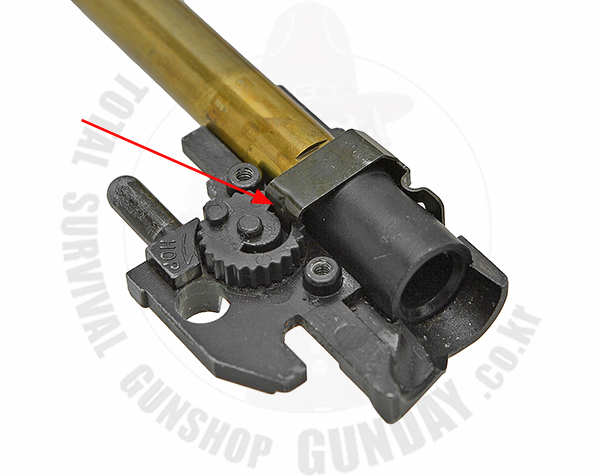

홉업의 강하기를 조절하는 철판의 한쪽 부분은 조절 다이얼의 홀에 조립이 되어 있으며 다이얼을 돌리면 홀의 높낮이가 변화하면서 홉업고무의 윗부분을 놀러주면서 비비탄과 마찰력을 조절하여 비비탄이 회전하면서 양력이 발생하는 량을 조절 할 수 있습니다.
|
|

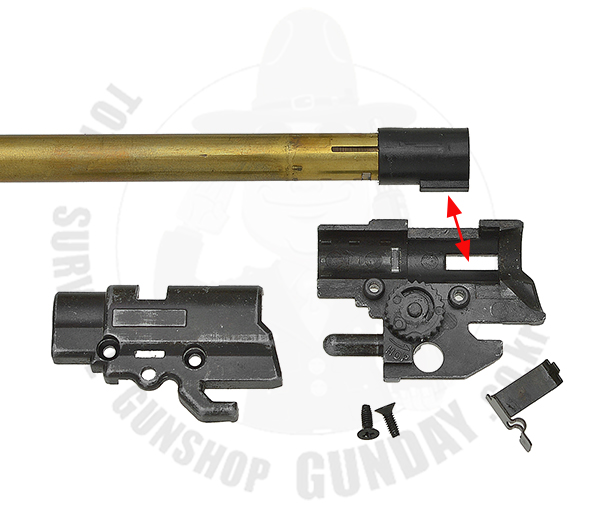

홉업고무의 튀어나온 부분이 챔버의 구멍에 일치하게 되어 있으므로 조립시 방향은 고민하지 않으셔도 됩니다.
홉업고무가 빠져있는 제품의 경우 홉업고무 위치에 오링이 장착되어 있는 경우가 있으며 오링은 제거를 하고 홉업고무를 장착하시면 됩니다.
|
|

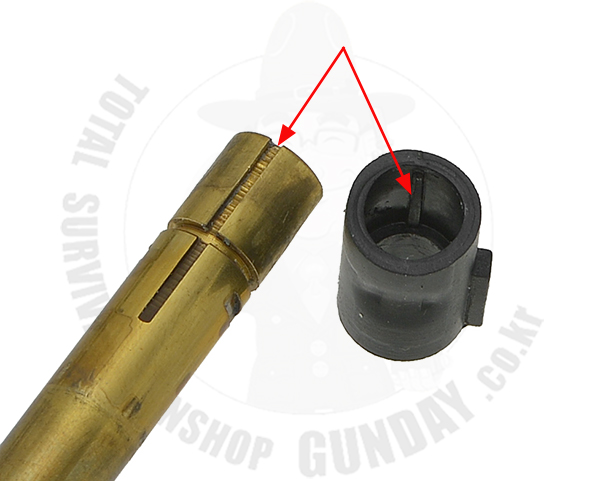

이너바렐과 홉업고무의 조림은
사진처럼 요철이 있으므로 오목함과 볼록함을 맞춰주시면 됩니다.
|
|

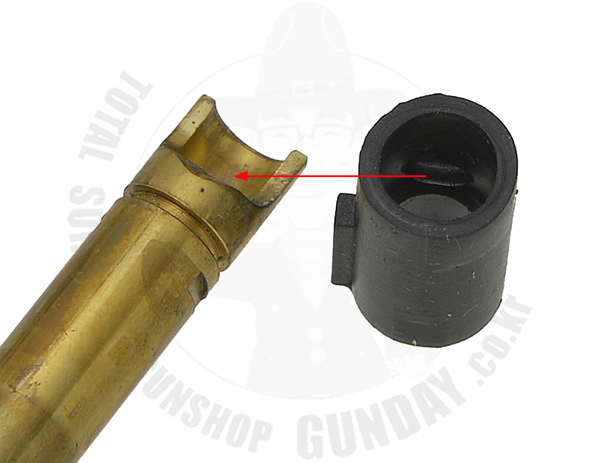

위의 홉업조절 바가 홉업고무의 돌리부분의 윗부분에 위치하면서
이너바렐에는 윗부분이 생략되어 있으므로 비비탄과 만나면서 마찰을 주는 부분입니다.
|
|

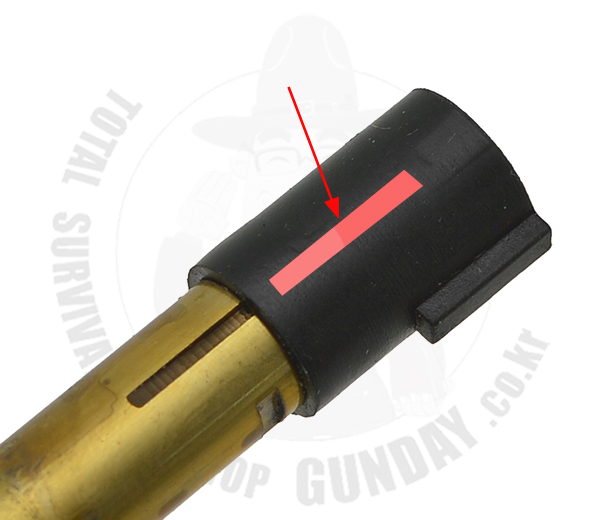

홉업고무를 이너발렐에 조립을 하였을때
요철 부분을 만져보시면서 잘 결합이 되었는지를 확인해보세요
정확히 들어가지않은 상태라면 튀어나와 있는것을 느낄 수 있습니다.
|
|
|

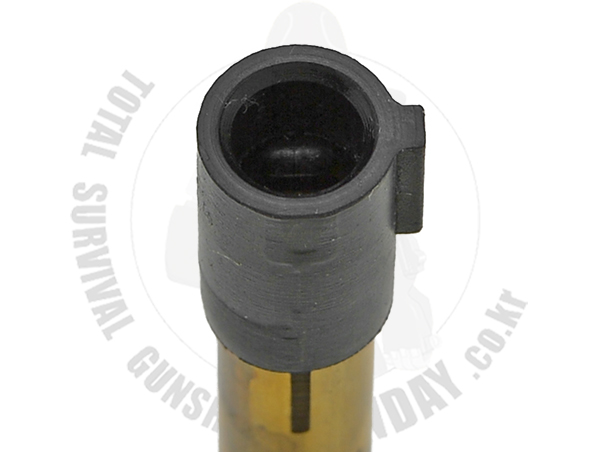

홉업고무를 장착했을때의 모습입니다.
|
|
|
챔버에 조립시 조절다이얼과 조절바의 결합 모습입니다.
|
|

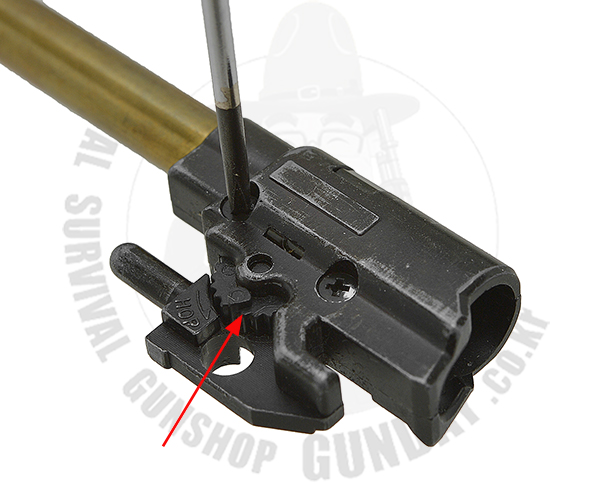

챔버조립의 마지막 단계로 나사를 조여서 결합하여 주시면 됩니다.
이때 나사를 너무 강하게 조이지 마시고 조절레버를 움직여 보시면서 조절레버가 움직일 수 있는 정도로 조여주세요.
|
.jpg)
|

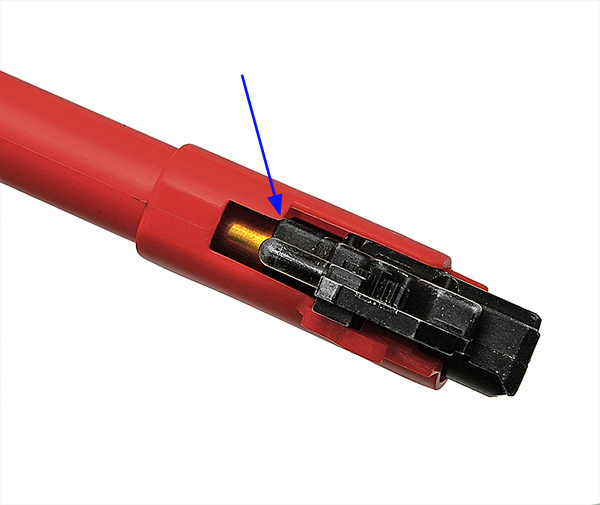

아웃바렐과 조립시 분해와 동일하게 화살표 부분이 약간 방해를 합니다.
아웃바렐을 살짝 벌어질 수 있도록 챔버를 옆으로 비틀면서 밀어넣으시면 아웃바렐에 챔버가 조립이 됩니다.
|
