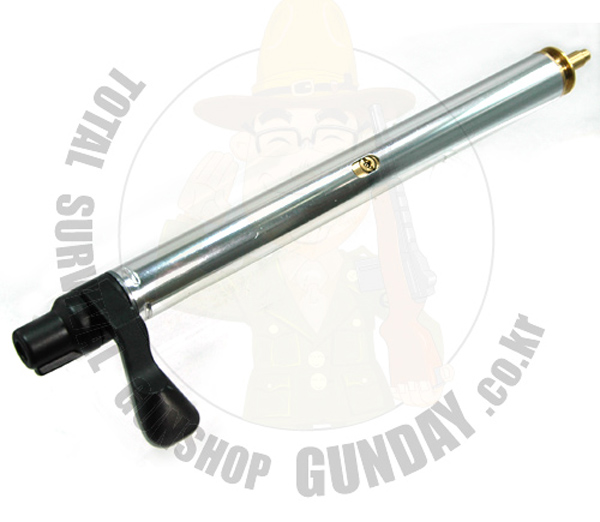

VSR용 가스실린더(토이)의 분해방법및 점검요령을 살펴보겠습니다..
|
|
|

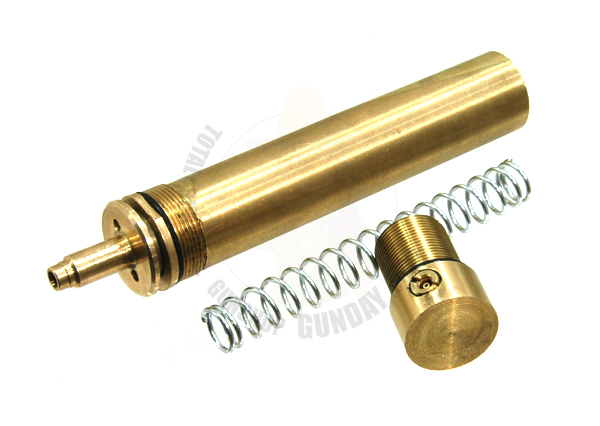

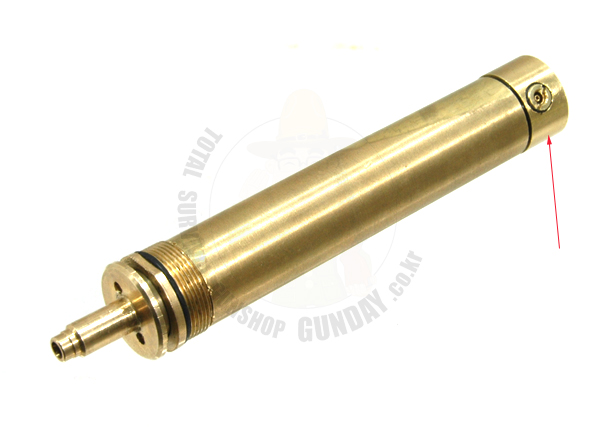

가스실린더 내부의 모습입니다.
|
|
|
내부 유닛속에는 단순히 스프링만 들어있으며 앞족을 분해하기 위해서는 특별한 공구가 필요합니다.
|
|
내부에는 일반 나사나 육각볼트의 모양이 아닌 사각형으로 일반적인 공구로는 여러가지를 테스트해보았지만 가스통내부로 길게 들어가지 못해 맞는 공구가 없는듯합니다.
전용의 공구가 없지만 일반적으로 저렴(천냥백화점에서 1,000원)한 육각볼트용 공구를 이용하여 규격에 맞게 만들어 보았습니다.
정확하게 맞는 공구를 이용한다면 아래의 작업은 필요하지 않답니다.
|
|

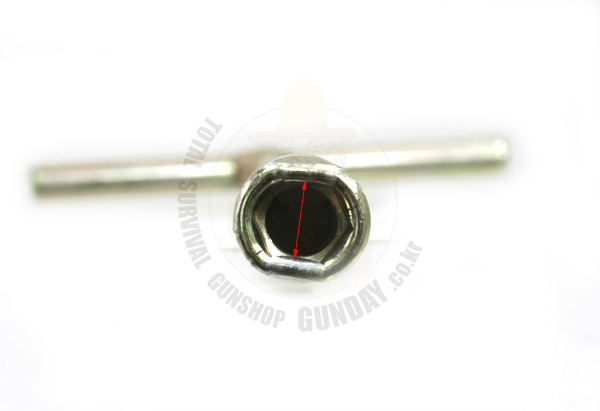

만드는 방법은 아주 간단하면 규격 8M의 양쪽 부분을 망치로 적당히 줄여주면 되며 조금씩 줄여가면서 내부에 넣어서 확인을 하여 사각모양이 들어가면서 유격이 최대한 없도록 줄여주시면 된답니다.
유격을 확인하는 방법은 좌우로 흔들어보시면 얼마난 움직이는지를 확인해보시면 된답니다.
|
|
|

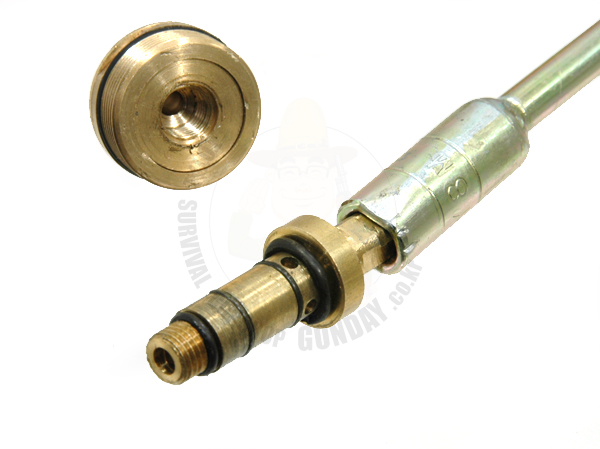

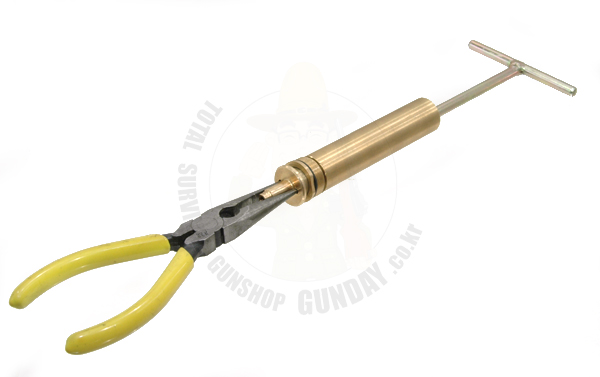

전용의 공구가 만들어진 상태에서는 사진처럼 노즐쪽에는 롱노우즈즈로 고정을 하고 돌려주시면 분해가 가능해집니다.
|
|
|

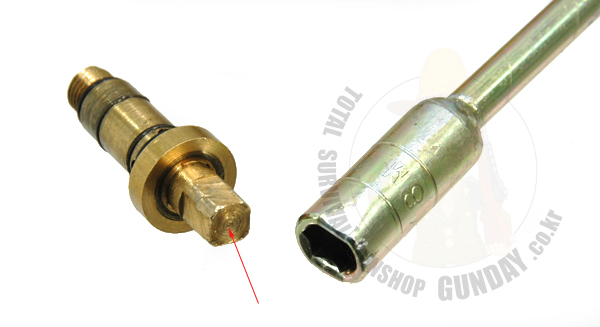

유닛내부에서 사각부분을 돌려주는 부분입니다.
|
|
|
|

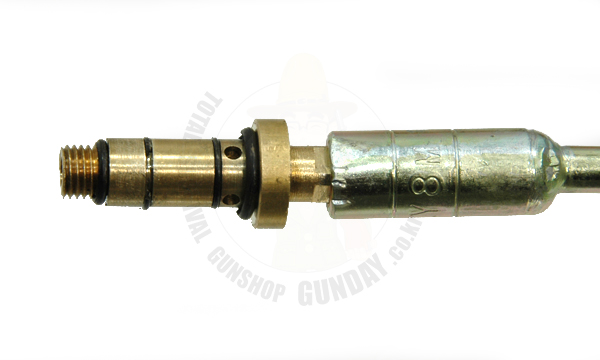

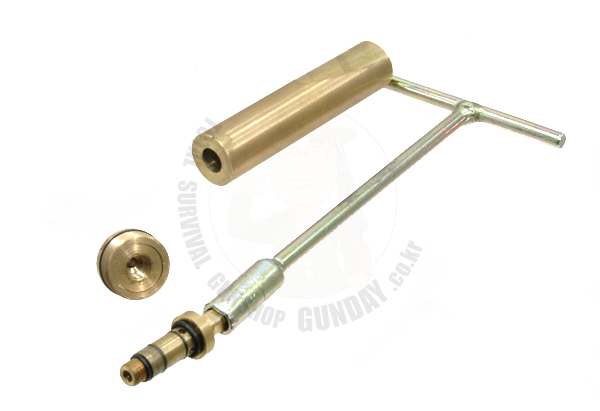

전용공구와 결합된 모습입니다.
|
|

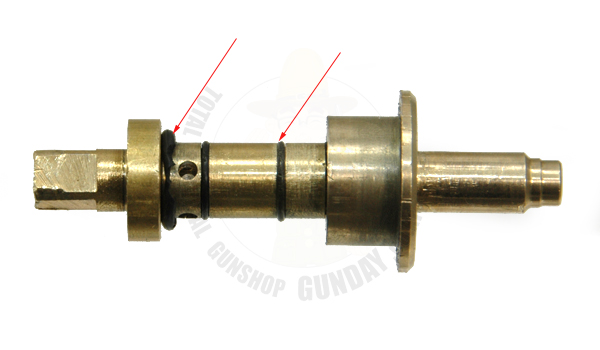

가스밸브의 모양이며 분해를 한결과 화살표의 오링두개가 손상이 되었습니다..
가스가 분출될때 무리한 압력이나 액체상태로 분출이 될때 가스를 따라 나가면서 메탈 부분에 끼이면서 손상이 되는듯합니다.
|
|

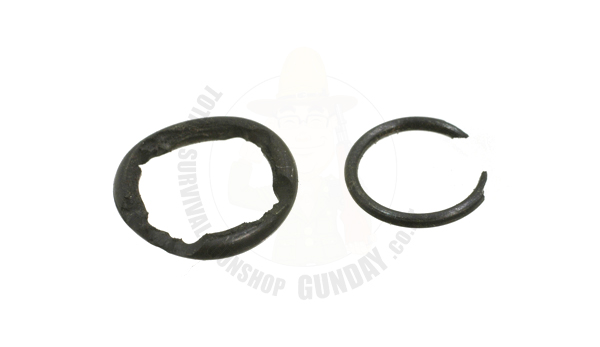

손상된 오링의 모습입니다.
그리고 이오링들은 대체할수 있는 오링이 주변부품에 있으므로 쉽게 활용이 가능한 오링입니다.
|
|
|

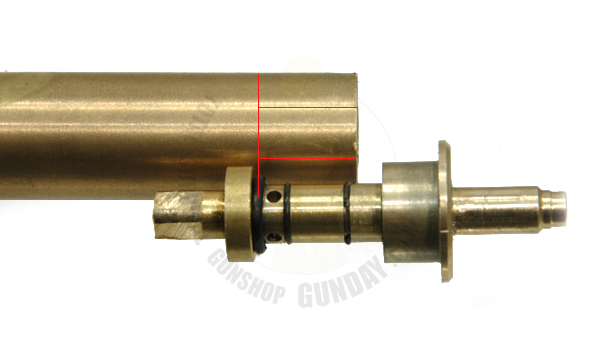

가스실린더의 대기상태에서의 위치이며 붉은선은 내부의 통로이며 이상태에서는 좌측의 오링이 가스를 막고 있는 상태입니다.
|
|

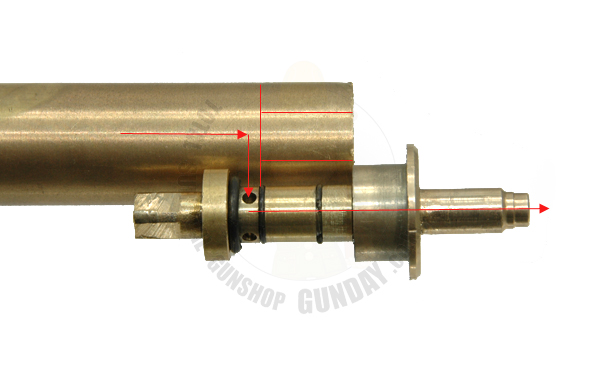

가스가 분출되는 발사시의 위치입니다.
뒤에서 가스실린더 유닛자체를 앞으로 치게되면 사진처럼 위치하며 화살표의 방향으로 가스가 들어가면서 총구로 가스가 나가게 됩니다.
오링의 손상을 줄여주는 방법으로는 좌측의 오링이 가스의 압력에 따라가지 못하게 좌측벽면에 강력접착제로 고정을 해주는 방법도 있답니다. 이때 본드가 좌측면이외에는 절대 묻지 않도록 주의하셔야 합니다. 가스가 샐수 있답니다.
|
